Как удлинить оптический кабель с помощью сварочного аппарата для оптоволокна

Содержание

• Короткий ответ: удлинение оптоволокна сваркой
• Почему сварка — единственно верный способ удлинения оптического кабеля
• Необходимый инструмент: сварочный аппарат и скалыватель
• Подготовка оптического волокна к сращиванию
• Настройка сварочного аппарата для оптоволокна: ключевые параметры
• Пошаговая технология сварки оптоволокна
• Защита и укладка сростка в муфте: роль КДЗС
• Частые ошибки при сварке оптоволокна и способы их предотвращения
• Как выбрать аппарат для сварки оптоволокна: обзор решений KIWI
• Заключение

Короткий ответ: удлинение оптоволокна сваркой

Чтобы удлинить оптический волоконный кабель с минимальными потерями сигнала, применяют сварку волокон. Это единственный способ, гарантирующий обратное отражение ниже –60 дБ и вносимые потери менее 0,05 дБ. Для работы потребуется аппарат для сварки оптоволокна, высокоточный оптический скалыватель и надёжный комплект для защиты сварного соединения — термоусадочные гильзы КДЗС. Алгоритм прост: очистка, прецизионный скол, юстировка в сварочном аппарате, дуговая сварка и защита соединения. Даже при наращивании магистрального кабеля в полевых условиях современный сварочный аппарат для оптики выполняет всю последовательность автоматически — достаточно правильно подготовить волокно. Ниже разберём каждый этап детально, чтобы вы смогли выполнить сращивание безупречно.

Почему сварка — единственно верный способ удлинения оптического кабеля

Оптический кабель передаёт данные импульсами света по тончайшей кварцевой нити диаметром 125 мкм. Любое механическое соединение (коннекторы, сплайсы) создаёт воздушный зазор и отражение, что ведёт к росту затухания. При сварке оптоволокна торцы сплавляются в монолитную структуру, и сигнал проходит через соединение практически без препятствий. В магистральных линиях допустимы потери не более 0,1 дБ на сросток, и достичь этого можно только термическим сращиванием.

В отличие от механических сплайсов, сварное соединение не деградирует со временем, не боится перепадов температуры и вибраций. В волоконно-оптическом кабеле, проложенном в грунте или по опорам, стабильность критична. Даже микросмещения в механическом коннекторе способны увеличить затухание на десятые доли децибела, что для протяжённых линий неприемлемо. Поэтому профессиональный монтаж оптических волоконных кабелей всегда опирается на сварочный аппарат для оптоволокна.

Наконец, экономическая сторона: качественный аппарат для сварки оптики окупается отсутствием повторных выездов и ремонтов. При наращивании оптического кабеля в распределительных сетях или ЦОД сварка даёт повторяемый результат, который не требует постоянного контроля. Добавьте сюда совместимость с любыми типами одномодового и многомодового волокна, и становится очевидно — альтернативы сварке для удлинения магистрали нет.

Необходимый инструмент: сварочный аппарат и скалыватель

Качественная сварка оптоволокна невозможна без двух главных приборов: собственно сварочного аппарата и прецизионного скалывателя оптического волокна. Сварочный аппарат для оптоволокна выполняет юстировку сердечников, предварительный прогрев и электрическую дуговую сварку. Современные модели, такие как оптический сварочный аппарат KIWI-6555, оснащены системой активного выравнивания по сердечнику, контролем изгиба и встроенным тестом на прочность. Это полностью автоматизирует процесс и исключает субъективный фактор.

Второй незаменимый инструмент — оптический скалыватель. Его задача: сделать строго перпендикулярный скол с минимальным дефектом поверхности. Допустимый угол скола — менее 1°, иначе в процессе сварки возникнет утолщение шва и рост потерь. Скалыватель KIWI 6240, идущий в комплекте со сварочным аппаратом KIWI-6555, обеспечивает угол 0.5° и собирает осколки в специальный контейнер. Альтернативное решение — скалыватель KIWI 6335 с автоматическим контейнером для осколков волокна, который делает скол ещё удобнее и безопаснее.

Помимо основного инструмента, потребуются: стриппер для снятия акрилового покрытия, безворсовые салфетки и изопропиловый спирт, а также качественный комплект для защиты сварного соединения КДЗС 40 мм (или 60 мм для усиленных узлов) и защитная муфта для укладки сростков. Все компоненты стоит подготовить заранее, особенно при работе в полевых условиях, где чистота и порядок влияют на итоговое качество сращивания волоконно-оптического кабеля.

Оптический сварочный аппарат KIWI-6555, 2 нагревателя

Подготовка оптического волокна к сращиванию

Перед тем как приступить к сварке оптоволокна, необходимо тщательно подготовить оба конца. Первым делом с волоконно-оптического кабеля аккуратно удаляют внешнюю защитную оболочку и броню, если она есть, на длину около 1–1,5 м. Затем из модуля извлекают само волокно, стараясь не допускать резких перегибов. Микротрещины, полученные на этом этапе, могут проявиться позже и привести к обрыву уже смонтированной линии.

Следующий шаг — снятие акрилового покрытия. Стриппером захватывают волокно на расстоянии 30–40 мм от конца и плавным движением удаляют полимерный слой. Оголённый участок протирают безворсовой салфеткой, смоченной изопропиловым спиртом, до характерного «скрипа». Повторяют операцию дважды, чтобы гарантированно убрать остатки геля или пыли. Чистота кварцевой поверхности — это критичное требование, так как даже микроскопические загрязнения приведут к дефекту в месте сварки оптического волоконного кабеля.

Завершает подготовку скол. Оптическое волокно помещается в скалыватель, фиксируется и легким нажатием или автоматически (в зависимости от модели) обламывается. Важно: после скола к торцу нельзя прикасаться ни руками, ни салфеткой. Готовое волокно сразу укладывают в V-образную канавку сварочного аппарата, следя за тем, чтобы конец не касался посторонних предметов. Правильно выполненный скол — залог потерь менее 0,03 дБ.

Настройка сварочного аппарата для оптоволокна: ключевые параметры

Перед началом сварки оптический сварочный аппарат kiwi необходимо настроить под тип сращиваемых волокон. Современные устройства имеют библиотеку профилей: одномод G.652, многомод G.651, волокна со смещённой дисперсией, а также режимы для волокон разного диаметра и производителя. Выбор корректного профиля определяет мощность дуги, длительность прогрева и алгоритм юстировки, поэтому нельзя игнорировать этот этап.

Автоматическая юстировка по сердечнику (PAS) в аппаратах KIWI-6555 обеспечивает выравнивание с точностью до 0,2 мкм. Камера аппарата захватывает изображение обоих торцов в двух проекциях, процессор сравнивает положение сердцевин и подаёт команду микродвигателям. Весь процесс занимает менее 8 секунд и не требует вмешательства оператора. Перед стартом убедитесь, что электроды чистые, и при необходимости выполните калибровку дуги по встроенной программе.

Дополнительно настраивают параметры теста на прочность: после сварки аппарат прикладывает нормированное растягивающее усилие (обычно 200–250 г), проверяя механическую целостность шва. Если тест провален, сварка повторяется автоматически. Таким образом, сварочный аппарат для оптики полностью контролирует качество, а оператору остаётся лишь следить за правильностью укладки волокна и расходных материалов.

Пошаговая технология сварки оптоволокна

1. Уложите подготовленное волокно с аккуратным сколом в V-образные канавки сварочного аппарата для оптоволокна. Обеспечьте зазор между торцами около 1–2 мм — точное позиционирование выполнит автоматика. Закройте крышку, чтобы защитить от пыли и активировать датчики.

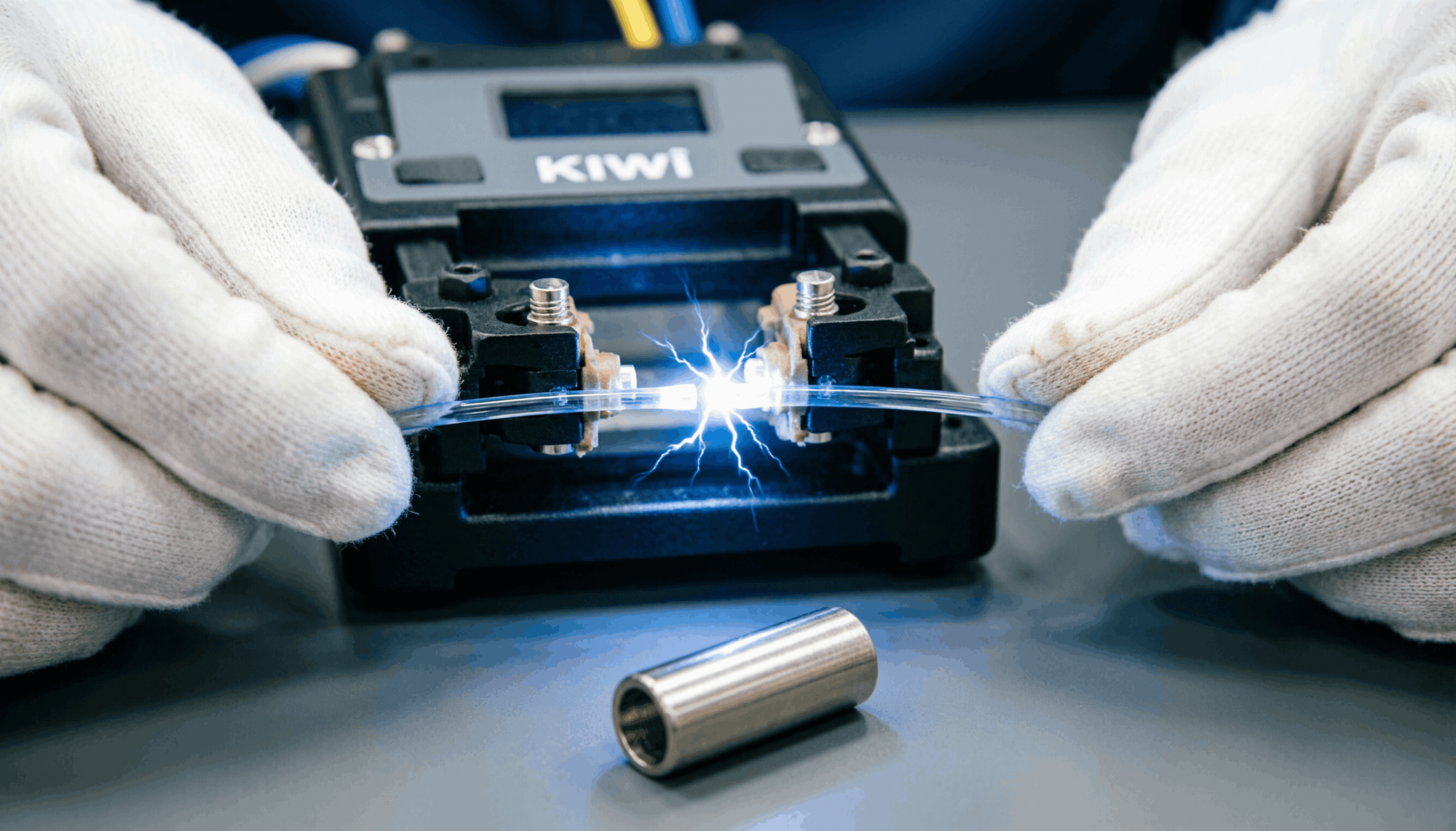

2. Аппарат для сварки оптоволокна запускает цикл: предварительный прогрев для очистки и оплавления микродефектов, грубое сближение, точная юстировка по сердечнику и кратковременный мощный дуговой разряд. Процесс сплавления длится доли секунды, но именно в этот момент формируется монолитный шов. Современные аппараты вроде KIWI-6555 оценивают потери в реальном времени по профилю шва.

3. После завершения сварки автоматически выполняется тест на разрыв. Если шов выдержал нагрузку, на экран выводятся расчётные вносимые потери (обычно 0,01–0,04 дБ). Затем аппарат подаёт звуковой сигнал, и можно переходить к защите сростка. Весь цикл занимает около 15 секунд для одномодового волокна.

Защита и укладка сростка в муфте: роль КДЗС

Сразу после проверки шва на место сростка надвигают термоусадочную гильзу КДЗС, предварительно надетую на волокно до скола. Гильза содержит стальной стержень-усилитель и термоплавкий клей. Именно качественный комплект для защиты сварного соединения, такой как КДЗС 40 мм, обеспечивает механическую прочность, герметичность и долговременную стабильность сростка. Надёжный КДЗС предотвращает микроизгибы и защищает точку сплавления от влаги и вибраций, поэтому экономия на этом элементе недопустима.

Комплект для защиты сварного соединения КДЗС 40 мм

После остывания гильзу укладывают в оптическую муфту (кросс или сплайс-кассету), соблюдая радиус изгиба волокна не менее 30 мм. Никаких натягов и петель с перегибами — минимальный радиус указан производителем кабеля, обычно 37,5 мм для одномодового волокна. Правильная укладка гарантирует отсутствие дополнительных потерь на макроизгибах и защищает сростки при температурных подвижках.

Затем муфта герметизируется, чтобы исключить попадание влаги. Это особенно важно для уличных волоконно-оптических кабелей: влага вызывает водородное старение стекла и рост затухания. Финальный этап — рефлектометрический контроль всей линии, который подтверждает корректность каждого сростка и отсутствие дефектов монтажа.

Частые ошибки при сварке оптоволокна и способы их предотвращения

1. Плохая очистка волокна. Даже микрочастицы пыли вызывают поры и утолщения в шве. Решение: двойное протирание изопропиловым спиртом и визуальный осмотр на увеличенном изображении с экрана сварочного аппарата. Если поверхность не идеальна — переделывайте скол.

2. Некачественный скол. Угол более 1° или скол с выколками сразу даёт потери выше 0,5 дБ. Здесь поможет только хороший скалыватель оптического волокна. Например, скалыватель KIWI 6335 с автоматическим контейнером для осколков гарантирует стабильное качество даже при интенсивной работе. Регулярно очищайте нож и прижимные площадки от крошки.

3. Использование несоответствующего профиля сварки. Если выбран неверный тип волокна, дуга будет слишком слабой или чрезмерно сильной, что приведёт к несплавлению или пережогу. Всегда проверяйте настройки перед партией однотипных волокон. В аппаратах KIWI профили легко переключаются и могут быть отредактированы под нестандартные задачи.

4. Попытка сварить волокно с микротрещинами, полученными при зачистке. Такое волокно может разорваться при тесте или позже в процессе эксплуатации. Единственный выход — безжалостно отбраковывать подозрительные участки и готовить концы заново.

Как выбрать аппарат для сварки оптоволокна: обзор решений KIWI

Выбор сварочного аппарата для оптики определяется задачами: магистральные сети, локальные распределительные сети, работа с FTTH. Профессиональный оптический сварочный аппарат KIWI-6555 подходит для любого типа волоконно-оптического кабеля. Он совмещает юстировку по сердечнику, высокоскоростную сварку (8 секунд) и нагрев гильзы за 20 секунд. Встроенный аккумулятор обеспечивает до 200 циклов сварки и нагрева, что достаточно для полноценного рабочего дня в поле.

Скалыватель KIWI 6335 с автосбором осколков

Таблица характеристик сварочного аппарата KIWI-6555:

В комплекте со сварочным аппаратом kiwi 6555 поставляется скалыватель KIWI 6240, обеспечивающий превосходный скол с автоматическим сбором осколков. Для тех, кто предпочитает максимальную эргономику, можно отдельно приобрести скалыватель KIWI 6335 с усовершенствованным контейнером для осколков — он делает работу ещё чище и быстрее. Оба скалывателя гарантируют угол скола 0,5°, что полностью удовлетворяет жёстким требованиям сварки любых типов оптических волоконных кабелей. А идеальным дополнением к рабочему арсеналу станет проверенный комплект для защиты сварного соединения КДЗС 40 мм, обеспечивающий долговечность каждого сростка.

Инвестиция в качественный аппарат для сварки оптоволокна окупается высокой производительностью и минимальным процентом брака. Учитывая, что стоимость восстановления дефектного сростка на уже проложенной магистрали многократно превышает цену достойного инструмента, выбор профессионального оборудования — единственно правильная стратегия для монтажных бригад и сервисных компаний.

Заключение

Удлинить оптический кабель с гарантированно низкими потерями можно только методом сварки. Последовательность действий: подготовка волокна, прецизионный скол скалывателем оптического волокна, автоматическая сварка в аппарате для оптоволокна и защита сростка надёжным КДЗС. Соблюдение чистоты, точное следование профилям сварки и применение качественного комплекта для защиты сварного соединения исключают брак и обеспечивают вносимые потери на уровне сотых долей децибела. Используя оптический сварочный аппарат KIWI-6555, точный скалыватель и проверенные расходные материалы, вы получаете повторяемый профессиональный результат в любых условиях — от серверной до магистральной трассы.
