Полевой чемодан монтажника ВОЛС — это мобильный комплект профессиональных инструментов и приспособлений, необходимых для выполнения полного цикла работ по разделке оптического кабеля, подготовке волокон, заделке модулей и монтажу волоконно-оптических линий связи на объекте. Правильно укомплектованный чемодан позволяет монтажнику работать автономно, быстро и качественно, не завися от наличия дополнительного оборудования. В этой статье мы разберём, какие инструменты обязательны для полевого набора, как их выбрать и организовать, чтобы монтаж ВОЛС проходил без сбоев и задержек.
Зачем нужен специализированный полевой чемодан
Монтаж волоконно-оптических линий связи — это работа с хрупкими стеклянными нитями и жёсткими кабельными конструкциями, требующая точности и аккуратности. Любая ошибка при снятии оболочки, зачистке волокна или обрезке упрочняющих элементов может привести к повреждению оптического волокна и, как следствие, к дополнительным затратам времени на переделку. Именно поэтому все инструменты должны быть не просто качественными, но и правильно подобраны под типы кабелей, с которыми работает конкретный специалист.
Полевой чемодан решает несколько задач одновременно. Во-первых, он систематизирует хранение: каждый инструмент лежит на своём месте, что исключает потерю и ускоряет доступ. Во-вторых, обеспечивает защиту от внешних воздействий — пыли, влаги, ударов, что особенно важно при работе на открытых площадках, в подвалах или на высоте. В-третьих, продуманная эргономика чемодана снижает утомляемость монтажника, позволяя дольше сохранять концентрацию и качество работ.
Кроме того, профессиональный чемодан часто становится маркером компетентности: заказчик видит, что исполнитель пришёл с подготовленным набором, а не с разрозненными инструментами в пакете. Это повышает доверие и упрощает приёмку выполненных работ. В итоге инвестиция в хороший полевой набор окупается за счёт скорости и бездефектности монтажа ВОЛС.
Инструменты для разделки внешних оболочек кабеля
Оптические кабели имеют многослойную конструкцию: внешняя полиэтиленовая оболочка, броня из стальной ленты или проволоки, внутренняя оболочка, модули с волокнами, гидрофобный заполнитель и упрочняющие арамидные нити. Первый этап монтажа — аккуратное удаление внешней оболочки без повреждения внутренних элементов. Для этого применяются специализированные стрипперы, которые обеспечивают круговой или продольный надрез на заданную глубину.
Один из самых востребованных инструментов этого класса — стриппер для снятия внешней оболочки круглого кабеля. Он позволяет снимать оболочку диаметром от 4,5 до 29 мм, что покрывает большинство магистральных и распределительных кабелей. Например, модель Miller RCS 114 оснащена регулируемым лезвием и направляющими роликами, которые предотвращают перерезание внутренних элементов.
Miller RCS-114 Стриппер для снятия внешней оболочки круглого кабеля
Для бронированных кабелей, где требуется продольный разрез стальной или алюминиевой оболочки, используется другой тип инструмента — стриппер для продольной резки оболочки бронированного кабеля. Такой стриппер имеет усиленное лезвие и механизм, который удерживает кабель по всей длине реза. Модель Miller ACS работает с кабелями диаметром от 8 до 28,6 мм и обеспечивает ровный продольный разрез без риска повредить модули.
Miller ACS Стриппер для продольной резки оболочки бронированного кабеля
Важно помнить, что при снятии оболочки нельзя использовать обычный канцелярский нож или универсальные стрипперы, не рассчитанные на оптический кабель: велик риск повредить волокна или оставить заусенцы, которые позже могут привести к обрыву. Поэтому наличие двух типов стрипперов (для круглого и бронированного кабеля) в полевом чемодане обязательно.
Стрипперы для снятия изоляции и буферных покрытий
После удаления внешней оболочки монтажник сталкивается с необходимостью зачистки отдельных волокон от первичного буферного покрытия (обычно 250 мкм) или вторичного покрытия (900 мкм). Для этого применяются прецизионные стрипперы, которые снимают изоляцию строго на заданную длину, не оставляя царапин на стекле. Даже микроцарапина снижает механическую прочность волокна и может привести к его разрушению при изгибе.
Наиболее универсальным решением является стриппер для удаления изоляции и резки многожильного кабеля. Такие инструменты позволяют работать с диаметрами от 0,25 до 0,8 мм, что охватывает как первичное покрытие волокна, так и изоляцию медных жил, если монтажник обслуживает комбинированные кабели. Например, Miller 921 имеет точную регулировку глубины реза, что исключает повреждение волокна.
Miller 921 Стриппер для удаления изоляции/резки многожильного кабеля
Для удаления вторичного покрытия (900 мкм) используются стрипперы с фиксированным диаметром отверстия, которые снимают покрытие одним движением. Важно, чтобы лезвия были изготовлены из закалённой стали и имели гладкую поверхность, иначе на волокне остаются насечки. Профессиональные монтажники всегда проверяют состояние лезвий перед работой и заменяют их при первых признаках затупления, так как тупой инструмент требует большего усилия и повышает риск обрыва.
В полевом чемодане желательно иметь несколько стрипперов с разными диапазонами, чтобы быстро переключаться между типами кабелей. Некоторые модели имеют сменные вставки под разные диаметры, что экономит место и вес. Однако для надёжности лучше иметь отдельные инструменты: универсальность не всегда означает точность.
Специфика работы с плоскими FTTH-кабелями
Плоские оптические кабели (FTTH, drop-кабели) широко используются при подключении абонентов к сетям GPON и PON. Их конструкция отличается наличием двух параллельных силовых элементов (стальных или стеклопластиковых прутков) и оптического волокна между ними. Снятие внешней оболочки такого кабеля требует аккуратного доступа к волокну без повреждения прутков, поэтому обычные круглые стрипперы здесь не подходят.
Для плоских кабелей разработан специальный стриппер для плоских FTTH кабелей. Он оснащён направляющими, которые центрируют кабель, и лезвием, разрезающим оболочку точно по центру, не задевая волокно. Некоторые модели также позволяют отделять силовые элементы и вынимать волокно. Такой инструмент, как правило, имеет эргономичную рукоятку и минимальный вес, что важно при работе на столбах или в стеснённых условиях.
Стриппер для плоских FTTH кабелей
При выборе стриппера для плоских кабелей обращайте внимание на совместимость с типоразмером кабеля (обычно 2x3 мм или 2x5 мм) и на возможность регулировки глубины реза. Хороший инструмент делает ровный разрез без заусенцев, что облегчает дальнейшую заделку волокна в коннектор или сплайс-кассету. В полевом чемодане монтажника, работающего с FTTH, такой стриппер является обязательным элементом.
Резка арамидных нитей и упрочняющих элементов
Арамидные нити (кевлар, тварон) используются в оптических кабелях для придания прочности на разрыв. При монтаже их необходимо обрезать до нужной длины или полностью удалить на определённом участке. Обычные ножницы быстро тупятся и не дают чистого реза, так как арамидные волокна очень прочные и скользкие. Поэтому применяются специальные ножницы для резки упрочняющих нитей кабеля.
Профессиональные ножницы, такие как Miller KS-1, имеют микрозубчатую заточку лезвий, которая надёжно захватывает и перерезает арамидные нити без проскальзывания. Они также оснащены пружинным механизмом и удобными рукоятками, что снижает утомляемость при большом объёме работ.
Miller KS-1 Ножницы для резки упрочняющих нитей кабеля (кевлар, армид, тварон)
Для более толстых пучков арамидных нитей или при необходимости перерезать сразу несколько нитей и центральный силовой элемент применяются усиленные ножницы для резки арамидной нити. Модель Miller FOKC имеет удлинённые лезвия и специальный профиль, который обеспечивает чистый срез даже плотного жгута.
Miller FOKC Ножницы для резки арамидной нити
Важно не использовать арамидные ножницы для резки медных проводов или стальной брони: это быстро выведет их из строя. В идеале в чемодане должны быть отдельные режущие инструменты для разных материалов. Это продлевает срок службы и гарантирует качество каждого реза.
Быстрая заделка модулей: специализированный инструмент
Оптические модули (трубки с волокнами) требуют особого подхода: их необходимо аккуратно надрезать и снять, не повредив волокна внутри. Традиционный способ с использованием стриппера и скальпеля трудоёмок и рискован. Поэтому были разработаны инструменты для быстрой заделки модулей типа KJNE, которые выполняют круговой надрез и снятие оболочки модуля одним движением.
Например, Hyperline HT-KJNE Tool предназначен именно для этой задачи. Он работает с модулями диаметром от 2,0 до 3,0 мм, которые наиболее распространены в магистральных кабелях. Инструмент имеет встроенный механизм, который фиксирует модуль, делает надрез и затем снимает оболочку без контакта с волокнами. Это значительно ускоряет процесс и снижает процент брака.
Hyperline HT-KJNE-TOOL Инструмент NE-TOOL для быстрой заделки модулей типа KJNE
Использование такого инструмента особенно актуально при монтаже большого количества муфт и кроссов, где необходимо заделать десятки модулей за короткое время. При этом снижается физическая нагрузка на руки монтажника и минимизируется риск повреждения волокон из-за усталости. В полевом чемодане этот инструмент должен лежать в отдельном ложементе, чтобы не повредить точный механизм.
Кроме того, для заделки модулей иногда применяются комбинированные стрипперы, которые могут снимать как оболочку кабеля, так и модули. Однако специализированный инструмент даёт более предсказуемый результат и рекомендуется для профессионального применения.
Организация чемодана и эргономика

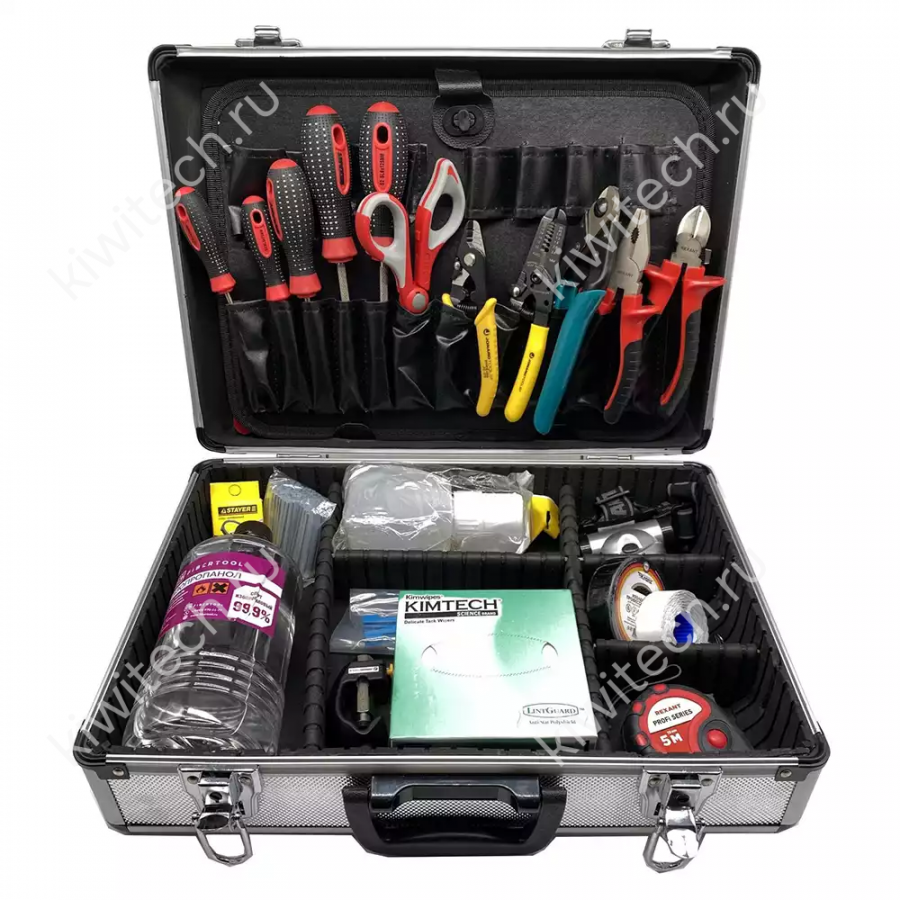

Полевой чемодан монтажника ВОЛС — это не просто сумка с инструментами, а продуманная система хранения. Каждый инструмент должен иметь своё фиксированное место, защищающее его от перемещения и ударов. Обычно используются чемоданы с вырезанными ложементами из поролона или пластика, повторяющими форму инструментов. Это позволяет быстро визуально контролировать наличие всех предметов после завершения работ.
При компоновке чемодана следует руководствоваться частотой использования: наиболее востребованные инструменты (стрипперы, ножницы, скалыватель) размещаются в верхнем лотке или на виду, а редко используемые приспособления — в нижних отделениях. Также важно предусмотреть место для расходных материалов: спиртовых салфеток, безворсовых тампонов, запасных лезвий, коннекторов. Это экономит время на поиски в процессе монтажа.
Вес чемодана имеет значение при длительных переходах на объекте. Профессиональные наборы стараются делать компактными, но без потери функциональности. Например, использование лёгких алюминиевых корпусов и пластиковых вставок позволяет удерживать общий вес в пределах 5–7 кг. Некоторые монтажники предпочитают поясные сумки для самых ходовых инструментов, оставляя чемодан на базовой точке, но при этом всегда имеют под рукой необходимое.
Защита от внешних условий также критична: чемодан должен быть пыле- и влагозащищённым, с надёжными замками и уплотнителями. Это особенно важно при работе на открытом воздухе, в подвалах с повышенной влажностью или на промышленных объектах. Качественный кейс продлевает срок службы точных инструментов, таких как скалыватель или измеритель мощности, которые чувствительны к загрязнениям.
Чек-лист базовой комплектации
Ниже приведена таблица минимального набора инструментов, который должен входить в полевой чемодан монтажника ВОЛС. Этот перечень основан на типовых задачах при монтаже волоконно-оптических линий связи и может дополняться в зависимости от специфики работ.
| Тип инструмента | Назначение | Пример модели |
|---|---|---|
| Стриппер для снятия внешней оболочки круглого кабеля | Удаление полиэтиленовой оболочки диаметром 4,5–29 мм | Miller RCS 114 |
| Стриппер для продольной резки бронированного кабеля | Продольный разрез оболочки бронированных кабелей 8–28,6 мм | Miller ACS |
| Стриппер для удаления изоляции и резки многожильного кабеля | Зачистка первичного покрытия 0,25–0,8 мм | Miller 921 |
| Стриппер для плоских FTTH-кабелей | Снятие оболочки плоских drop-кабелей | Стриппер для плоских кабелей |
| Ножницы для резки арамидных нитей | Обрезка кевлара, арамида, тварона | Miller KS-1 |
| Усиленные ножницы для резки арамидной нити | Резка плотных жгутов нитей | Miller FOKC |
| Инструмент для быстрой заделки модулей | Быстрое снятие оболочки модулей типа KJNE | Hyperline HT-KJNE Tool |
Помимо перечисленных инструментов, в чемодан обязательно добавляются скалыватель для оптического волокна, контейнер для спирта, безворсовые салфетки, коннекторы, адаптеры, маркеры и изолента. Некоторые специалисты также кладут небольшой рефлектометр или визуальный локатор повреждений для экспресс-проверки.
Перед выездом на объект рекомендуется проводить ревизию чемодана: проверять целостность лезвий, работоспособность пружин и замков, наличие расходников. Это занимает не более пяти минут, но позволяет избежать неприятных ситуаций, когда нужный инструмент оказывается забытым или неисправным. Помните, что в монтаже ВОЛС мелочей не бывает: каждая деталь влияет на итоговое качество линии.
