В мире современных телекоммуникаций и высокоскоростной передачи данных оптоволокно стало безусловным стандартом. Будь то магистральная сеть оператора связи, корпоративный ЦОД или система видеонаблюдения на предприятии — везде основой является оптический кабель. Но сам кабель — это лишь "магистраль". Ключевую роль в соединении активного оборудования, кроссов и самих линий играют незаметные, но критически важные элементы — оптические патч-корды. От их типа, качества и соответствия задачам зависит чистота сигнала, уровень затухания и стабильность работы всей сети.
На сайте компании «Кивитех» представлен обширный каталог пассивных оптических компонентов, и сегодня мы детально разберем, какие типы оптических патч-кордов существуют, чем они отличаются и в каких ситуациях применяются. Это руководство поможет вам не запутаться в аббревиатурах вроде LC, SC, UPC или APC и сделать осознанный выбор.
Анатомия патч-корда: Из чего он состоит?
Прежде чем погружаться в классификацию, важно понимать структуру. Любой оптический патч-корд — это отрезок оптоволоконного кабеля, оконцованный с одной или двух сторон соединительными разъемами (коннекторами). Качество сборки и тип компонентов напрямую влияют на вносимые потери и обратные отражения.
В каталоге «Кивитех» вы найдете изделия, соответствующие самым строгим стандартам, что гарантирует минимальные потери сигнала и долговечность соединений. Однако, чтобы выбрать нужный позицию, необходимо разобраться в четырех основных параметрах: тип коннектора, тип полировки, тип волокна и конструктивные особенности.
Типы коннекторов: Геометрия соединения
Коннектор — это "лицо" патч-корда. От его формы и механизма фиксации зависит, сможете ли вы подключить кабель к конкретному порту коммутатора, трансивера или кроссовой панели. Рассмотрим самые популярные типы, представленные в разделе оптических патч-кордов.
1. Разъемы LC (Lucent Connector)
Оптический патчкорд LC/UPC-LC/UPC, SM G652D, 3.0mm, LSZH, 0.5M
Это миниатюрный разъем с квадратным сечением и защелкой, напоминающей RJ-45. Благодаря своим компактным размерам (половина от SC), он стал стандартом де-факто для оборудования высокой плотности монтажа — коммутаторов, медиаконвертеров и SFP-модулей в Дата-центрах и на телекоммуникационных узлах. Если вы строите структурированную кабельную систему в офисе или серверной, скорее всего, вам нужны патч-корды именно с коннекторами LC. Они позволяют разместить больше портов на лицевой панели устройства.
2. Разъемы SC (Subscriber Connector)
Оптический патчкорд SC/UPC-SC/APC, SM G657A1, 2.0mm, LSZH, 10M
Разъем прямоугольной формы с простым движением "толкни-защелкнись" (push-pull). Благодаря надежности и относительно невысокой стоимости, SC долгое время был основным стандартом. Он обладает керамическим наконечником диаметром 2.5 мм, что обеспечивает хорошую центровку волокна. Сегодня SC часто используется в сетях доступа (FTTx), системах аналогового видеонаблюдения и на магистральных кроссах, где не требуется сверхвысокая плотность монтажа.
3. Разъемы FC (Ferrule Connector)
Оптический пигтейл FC/PC, MM 62.5/125, OM1, 0.9mm, L
Отличительная черта этого разъема — металлический корпус и винтовая фиксация ("накручивающийся" колпачок). Это обеспечивает самое надежное и устойчивое к вибрациям соединение. Из-за высокой механической защиты FC применяется в ответственных телекоммуникационных системах, измерительном оборудовании (рефлектометры, источники света) и на объектах с повышенным уровнем вибраций (например, рядом с промышленным оборудованием или на движущихся объектах). Винтовая фиксация гарантирует, что разъем не выпадет и соединение не нарушится.
4. Разъемы ST (Straight Tip)
Коннектор оптический ST simplex SM
Устаревающий, но все еще встречающийся тип с байонетным механизмом фиксации (как у штыкового разъема). Имеет металлический наконечник диаметром 2.5 мм. Хотя в современных сетях используется редко, его можно встретить на старом оборудовании или в некоторых промышленных сетях. При модернизации сетей часто требуются переходные патч-корды ST-LC или ST-SC.
Типы полировки наконечника: От чего зависит качество сигнала?
Даже идеально подходящий по геометрии коннектор может стать источником проблем, если неправильно выбрана полировка торца наконечника (феррулы). От нее зависит уровень обратного отражения света.
1. PC (Physical Contact)
Самый базовый тип полировки с плоским или слегка изогнутым торцом. Обеспечивает физический контакт сердечников, но уровень обратных отражений здесь довольно высок (около -30 дБ). В современных системах практически вытеснен более совершенными видами.
2. UPC (Ultra Physical Contact)
Это эволюция полировки PC. Торец феррулы имеет более тщательно выведенную сферическую форму и обработан до зеркального блеска. Благодаря этому обратные отражения снижаются до -50 дБ. UPC — это стандарт для большинства цифровых систем передачи данных. Если в описании патч-корда не указан тип APC, с вероятностью 99% это UPC. Важно: можно соединять патч-корды PC и UPC, но это увеличит затухание.
3. APC (Angled Physical Contact)
Главная особенность — торец наконечника отполирован под углом 8 градусов. Это сделано для того, чтобы отраженный свет не возвращался обратно в сердечник волокна, а уходил в оболочку и гасился. Уровень обратных отражений достигает рекордных -60 дБ и ниже. Это критически важно для аналоговых систем с высокой мощностью сигнала, например, для сетей кабельного телевидения (CATV) или PON (пассивных оптических сетей). Коннекторы APC легко узнать по зеленому цвету наконечника.
Важнейшее правило: соединять разъемы UPC и APC категорически нельзя! Во-первых, это приведет к повреждению геометрии полировки (так как угол не совпадет). Во-вторых, сигнал либо пропадет, либо будут огромные потери.
Типы волокна: Одномод или Мультимод?
Материал сердечника и количество мод распространения света делят патч-корды на два огромных класса.
1. Одномодовые патч-корды (SMF, Single-Mode Fiber)
Имеют очень тонкий сердечник (около 9 мкм). Передают сигнал на одной длине волны (обычно 1310 нм или 1550 нм) и предназначены для передачи данных на огромные расстояния — десятки и сотни километров. Используются в телекоммуникациях, магистральных сетях операторов связи. Маркируются желтым или синим цветом (зависит от оболочки) и индексом "SM" в названии. В каталоге «Кивитех» это основные позиции для построения внешних и внутренних магистралей.
2. Мультимодовые патч-корды (MMF, Multi-Mode Fiber)
Имеют более толстый сердечник (50 мкм или 62.5 мкм), по которому свет распространяется несколькими путями (модами). Предназначены для передачи на короткие расстояния (до 300-500 метров) на длине волны 850 нм или 1300 нм. Это идеальный выбор для соединения оборудования внутри зданий, в серверных комнатах и ЦОДах, где нужны высокие скорости на коротких дистанциях. Мультимодовые патч-корды, как правило, имеют оранжевый или бирюзовый (для OM3/OM4) цвет и маркировку "MM".
Конструктивные особенности: Симплекс, Дуплекс и прочее
Помимо разъемов и волокна, патч-корды различаются по конструкции.
- Симплекс (Simplex): Состоит из одного оптоволокна и по одному разъему на каждом конце. Используется для соединений "точка-точка", где сигнал идет в одну сторону, или для систем, где прием и передача идут по разным волокнам (на двух отдельных кордах).
- Дуплекс (Duplex): Фактически, два симплексных корда, соединенных общей оболочкой (zip-cord). Используется для оборудования, где прием и передача идут одновременно по двум разным волокнам (например, стандартные порты SFP на коммутаторах). Дулексные коннекторы часто фиксируются специальными клипсами для удобства.
- Степ-индексные и градиентные: Характеристики самого волокна, влияющие на дисперсию. В современных сетях используются преимущественно градиентные волокна.

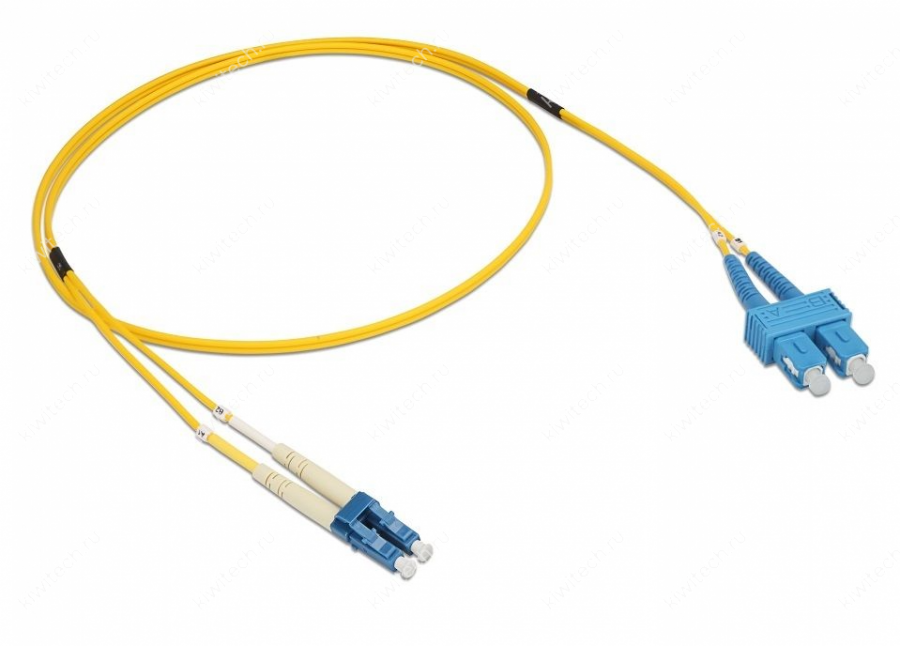

- Особые типы: Бронированные патч-корды (в металлической оплетке для защиты от грызунов), патч-корды для монтажа в кроссы (pig-tail), гибридные корды (с разными типами разъемов на концах, например, LC-SC).
Коннектор оптический SC simplex SM
Оптический патчкорд SC/UPC-SC/UPC, SM G652D, 3.0mm, duplex
Как не ошибиться с выбором? Практические советы
- Определите тип оборудования: Посмотрите на порт, который нужно подключить. SFP-модуль почти всегда требует LC. Кросс в старом здании может быть SC. Измеритель мощности сигнала может требовать FC.
- Уточните длину волны и тип сети: Для цифры внутри здания (1G/10G Ethernet) — берите мультимод (MM) или одномод (SM) с полировкой UPC. Для сигнала от антенны или кабельного ТВ (CATV) — строго одномод (SM) и полировка APC (зеленый коннектор).
- Посчитайте количество соединений: Нужно подключить один порт — берите симплекс (или два симплекса). Порт коммутатора с приемом/передачей — берите дуплексный патч-корд.
- Проверьте качество: Выбирайте продукцию от проверенных поставщиков. Компания «КивиТех» предлагает сертифицированные патч-корды, прошедшие контроль на заводе-изготовителе, что гарантирует паспортные значения затухания.
