Тестирование волоконно-оптической линии связи (ВОЛС) — это обязательный комплекс процедур, который выполняется после каждого этапа монтажа: от сварки отдельных волокон до финальной проверки всей трассы перед включением активного оборудования. Только последовательный контроль качества сварных соединений, измерение затухания на всех участках, рефлектометрический анализ и визуальная локализация дефектов гарантируют, что линия будет работать с проектными характеристиками, а передача данных не будет прерываться из-за скрытых повреждений. В этой статье разберём полный цикл тестирования, необходимое оборудование и нормативные требования, чтобы вы могли самостоятельно проверить ВОЛС любой протяжённости.
Почему тестирование ВОЛС критически важно
Оптическое волокно — это стеклянная нить, которая передаёт сигнал за счёт полного внутреннего отражения. Любая микротрещина, загрязнение в месте сварки или избыточный изгиб приводят к рассеянию света, то есть к росту затухания. Если потери превышают расчётный бюджет мощности, сетевое оборудование просто не сможет установить стабильное соединение или будет работать с ошибками. Поэтому тестирование — это не формальность, а способ убедиться, что каждый метр кабеля соответствует проектным параметрам.
Кроме того, скрытые дефекты имеют свойство прогрессировать. Некачественное сварное соединение с высоким затуханием через несколько месяцев может полностью разрушиться под воздействием температуры или вибрации. Визуальный контроль и измерения на раннем этапе позволяют устранить проблему до того, как она приведёт к аварии. Экономия на тестировании почти всегда оборачивается дорогостоящим ремонтом и простоем сети.
Наконец, при сдаче линии заказчику необходимо предоставить протоколы измерений. Без рефлектограмм и данных о затухании каждого сегмента невозможно доказать, что монтаж выполнен качественно. Поэтому тестирование — это ещё и юридическая гарантия выполнения обязательств по контракту.
Подготовка к тестированию: минимальный набор инструментов
Перед началом любых измерений необходимо убедиться, что у вас есть исправный и откалиброванный инструмент. Для полного цикла тестирования ВОЛС потребуются как минимум: оптический ручной микроскоп, измеритель оптической мощности с источником излучения, оптический рефлектометр (OTDR), визуальный локатор повреждений (красный лазер) и набор адаптеров, патч-кордов, чистящих средств. Всё это оборудование должно соответствовать типу волокна (одномодовое или многомодовое) и рабочей длине волны (1310 нм, 1550 нм и др.).
Крайне важно подготовить рабочее место: обесточить активное оборудование, снять заглушки с коннекторов, очистить торцы всех разъёмов безворсовыми салфетками и специальным спиртовым раствором. Даже микроскопическая пылинка может внести дополнительное затухание в десятые доли децибела и исказить результаты. Профессиональные монтажники всегда начинают именно с очистки, потому что большинство ложных «дефектов» на самом деле являются загрязнениями.
Также нужно проверить калибровку измерительных приборов. Например, измеритель оптической мощности должен быть настроен на ту же длину волны, что и источник излучения. Если вы используете рефлектометр, убедитесь, что его аккумулятор заряжен, а внутренняя память позволяет сохранить все рефлектограммы. Не забудьте про средства индивидуальной защиты: лазерное излучение, даже видимого красного диапазона, может повредить сетчатку глаза, поэтому никогда не смотрите в торец волокна или разъёма, если есть вероятность подачи сигнала.
Контроль качества сварных соединений
Сварка оптических волокон — самая ответственная операция при монтаже ВОЛС. Даже незначительное смещение сердцевин или пузырёк воздуха в месте соединения увеличивает затухание на 0,1–0,5 дБ и более. Поэтому после каждого сварочного цикла необходимо оценивать качество шва визуально. Для этого используется оптический ручной микроскоп, например, модель KIWI 4820 с 400-кратным увеличением. Этот прибор позволяет рассмотреть торец волокна, выявить сколы, трещины, загрязнения и проверить геометрию сердцевины перед сваркой. Регулярный осмотр торцов — первый шаг к снижению потерь на сварке.
После сварки оценивается механическая прочность соединения. Даже если оптические потери в норме, плохо сваренное волокно может разрушиться при укладке в кассету или под воздействием температуры. Для проверки прочности используют специальные тестеры натяжения или просто аккуратно изгибают волокно вблизи шва. Качественное сварное соединение выдерживает изгиб радиусом до 5–10 мм без разрушения. Если шов выглядит слишком толстым, имеет тёмные вкрапления или деформирован, его следует переварить.
Профессиональные сварочные аппараты, такие как KIWI 6555 в комплекте со скалывателем KIWI 6240, самостоятельно оценивают качество сварки по анализу изображения и потерь, но даже они не заменяют ручной контроль. Рекомендуется выборочно проверять каждое 10–20-е соединение на механическую прочность и сравнивать показания аппарата с независимыми измерениями затухания.
Измерение затухания: методы и нормы
Затухание — это основной параметр, определяющий, насколько сигнал ослабляется при прохождении через линию. Измеряется оно в децибелах (дБ) и складывается из потерь в самом волокне, на сварных соединениях, на механических коннекторах и на изгибах. Для измерения затухания применяют два основных метода: метод вносимых потерь (двухволоконный) и метод обратного рассеяния (рефлектометрия). Первый метод даёт более точные значения на конкретном участке, второй позволяет построить полную картину распределения потерь по всей линии.
Для ручного измерения вносимых потерь необходим измеритель оптической мощности, например, KIWI 4301, и стабилизированный источник излучения на нужной длине волны. Сначала измеряется опорный уровень мощности на выходе источника, затем мощность после прохождения через тестируемый участок. Разница в дБ и есть затухание этого участка. Обычно измерения проводят на длинах волн 1310 нм и 1550 нм для одномодового волокна.
Нормы затухания зависят от типа волокна и класса оборудования. Согласно отраслевым стандартам, затухание на сварном соединении не должно превышать 0,1–0,2 дБ, на механическом коннекторе — 0,3–0,5 дБ, а километрическое затухание одномодового волокна — 0,35 дБ/км на 1310 нм и 0,22 дБ/км на 1550 нм. Превышение этих значений говорит о дефектах монтажа, загрязнениях или повреждении кабеля. Все результаты фиксируются в протоколе для последующего сравнения с бюджетом оптической мощности.
Рефлектометрия: полный анализ линии

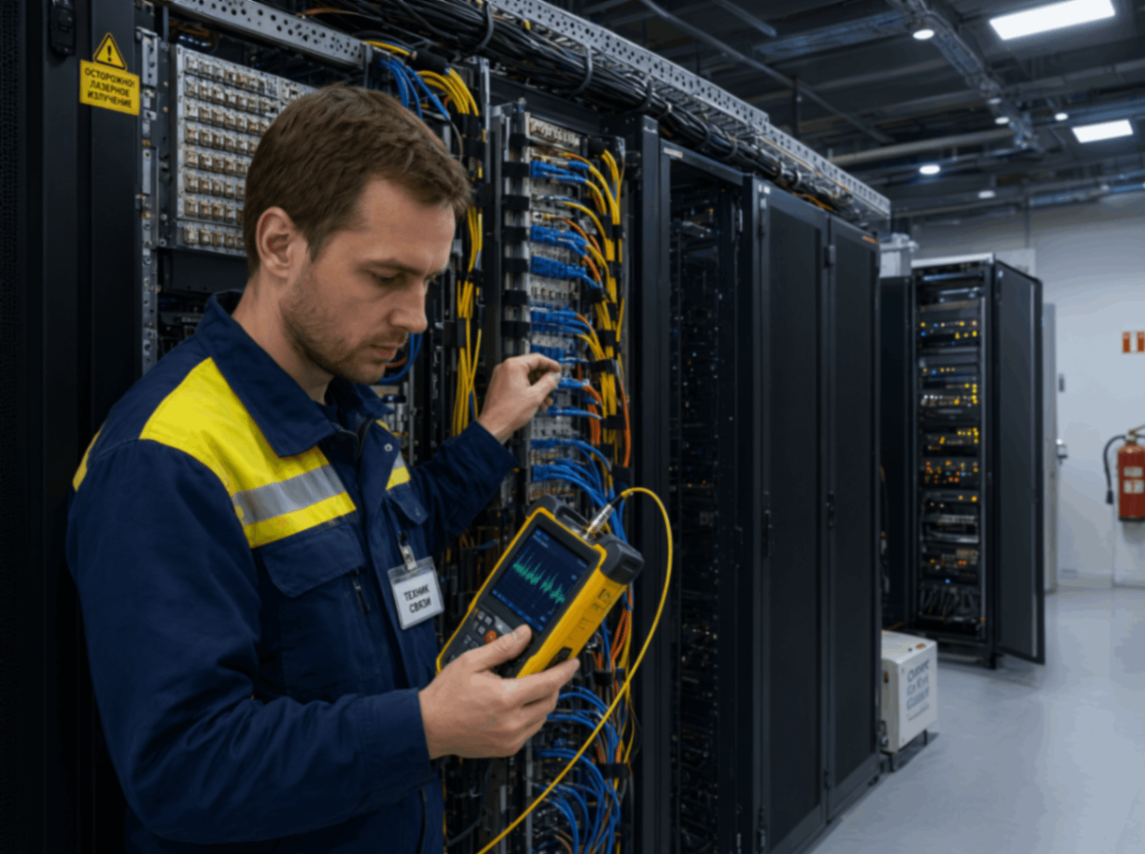

Оптический рефлектометр (OTDR) — это прибор, который посылает короткие лазерные импульсы в волокно и анализирует отражённый сигнал (обратное рассеяние). По времени возврата импульса определяется расстояние до неоднородностей: сварных швов, коннекторов, изгибов, обрывов. Рефлектограмма — это график зависимости затухания от длины линии, который позволяет точно локализовать проблемные точки с точностью до метра. Без рефлектометра невозможно качественно протестировать протяжённые магистрали и найти скрытые дефекты.
Для работы с одномодовыми линиями длиной до нескольких десятков километров подойдёт оптический рефлектометр KIWI 7221 SM 1310/1550 с динамическим диапазоном 36/34 дБ. Он позволяет измерять затухание, определять длину линии, находить места сварных соединений и оценивать их качество. Важно правильно настроить параметры измерения: длительность импульса, диапазон расстояний, время усреднения, чтобы получить чёткую рефлектограмму без ложных пиков.
Анализ рефлектограммы требует опыта. Например, резкий скачок вниз (падение отражённого сигнала) указывает на обрыв или сильный изгиб, а небольшой "горб" — на отражающее событие, например, механический коннектор. По наклону кривой обратного рассеяния можно вычислить километрическое затухание. Сравнивая рефлектограммы до и после монтажа, можно выявить деградацию линии со временем. Рекомендуется сохранять все рефлектограммы в электронном виде для отчётности.
Локализация обрывов и повреждений
Когда рефлектометр показывает обрыв или аномально высокие потери в определённой точке, необходимо точно найти это место для ремонта. Самый простой и наглядный способ — использовать визуальный локатор повреждений (красный лазер). Этот прибор, например, KIWI 4111, генерирует видимое красное излучение (обычно 650 нм), которое вводится в волокно. В месте обрыва или сильного изгиба свет "вытекает" наружу, и его можно увидеть невооружённым глазом или через специальный детектор. Это особенно полезно при поиске повреждений внутри оптических кроссов, муфт и кабельных трасс.
Визуальный локатор также применяется для идентификации волокон: подключив его к одному концу, на другом конце можно увидеть красное свечение и понять, какое именно волокно выведено на данный порт. Это ускоряет коммутацию и исключает ошибки. Однако визуальный локатор не даёт количественной оценки потерь, поэтому его всегда дополняют рефлектометром или измерителем мощности.
Современные детекторы повреждений оптического волокна, к которым относится и KIWI 4111, имеют модуляцию излучения (непрерывный или импульсный режим), что позволяет отличать сигнал локатора от посторонней засветки. Дальность визуального обнаружения обычно не превышает 5–10 км из-за сильного затухания видимого света в стекле, но для большинства локальных повреждений этого достаточно. Для протяжённых магистралей точную локализацию даёт только рефлектометр.
Финальная проверка и подключение активного оборудования
После того как все сварки выполнены, измерены потери на каждом участке и устранены все дефекты, проводится комплексное тестирование всей линии от начала до конца. На этом этапе измеряется суммарное затухание всех сегментов, проверяется соответствие бюджета мощности проекту. Для этого источник излучения подключается на одном конце трассы, а измеритель оптической мощности — на другом. Результат сравнивается с расчётным значением. Если потери превышают допустимые, ищут проблемные места с помощью рефлектометра и визуального локатора.
Также проверяется качество всех разъёмных соединений. Каждый коннектор осматривается под оптическим ручным микроскопом: торец должен быть чистым, без царапин и сколов. При необходимости торцы полируются или заменяются патч-корды. Важно помнить, что даже идеально смонтированная линия может не работать из-за грязного коннектора на активном оборудовании. Поэтому перед подключением трансиверов все порты очищаются специальными средствами.
Только после успешного прохождения всех проверок активное оборудование (коммутаторы, маршрутизаторы, медиаконвертеры) можно включать в линию. При первом включении рекомендуется контролировать уровень принимаемого сигнала через интерфейс оборудования: значение должно находиться в пределах допустимого диапазона (обычно от -8 до -24 дБм для типовых SFP-модулей). Если уровень слишком низкий, нужно искать причину: либо плохое соединение, либо избыточная длина линии, либо неисправный трансивер.
Практический чек-лист тестирования ВОЛС
Чтобы не упустить важные этапы, используйте следующий чек-лист при тестировании волоконно-оптической линии:
- Проверка чистоты и целостности торцов всех коннекторов с помощью оптического микроскопа.
- Измерение затухания на каждом сварном соединении (допустимо до 0,1–0,2 дБ).
- Измерение суммарного затухания всей линии на длинах волн 1310 нм и 1550 нм.
- Снятие рефлектограммы и анализ всех событий (сварки, коннекторы, изгибы).
- Локализация и устранение всех повреждений, обнаруженных рефлектометром или визуальным локатором.
- Финальная проверка уровня мощности на приёмной стороне перед подключением активного оборудования.
- Оформление протоколов измерений с приложением рефлектограмм.
Дополнительно рекомендуется проводить тестирование в разных условиях: при комнатной температуре, после прогрева линии рабочим сигналом, а также при механических воздействиях (лёгкое постукивание по муфтам). Это помогает выявить нестабильные соединения, которые могут проявиться только в процессе эксплуатации.
Помните, что каждый прибор имеет свою погрешность, поэтому измерения следует проводить неоднократно и усреднять результаты. Только системный подход и использование качественного оборудования, такого какоптический ручной микроскоп KIWI 4820, рефлектометр KIWI 7221 и измеритель мощности KIWI 4301, гарантируют надёжную и долговечную работу ВОЛС.
